Auswahlkriterien für optische Komponenten in Hochleistungslasersystemen: Drei wichtige Verlustparame
Bei der Integration von Lasersystemen beginnt die Auswahl optischer Komponenten häufig mit Nennparametern wie Reflektionsgrad und Transmissionsgrad. Bei Hochleistungs-Dauerstrichlasern oder Resonatorsystemen mit geringem Verstärkungsfaktor kann eine Entscheidung allein auf der Grundlage dieser Parameter jedoch Risiken bergen. In diesem Artikel werden aus Sicht der technischen Anwendung die tatsächlichen Auswirkungen von Absorptionsverlusten, Streuverlusten und Abweichungen der Oberflächenform auf die Leistung von Lasersystemen analysiert und die Qualitätskontrollkonzepte von Yutai Optics bei der Bearbeitung und Prüfung optischer Komponenten erläutert.
I. Warum der Nennreflexionsgrad nicht ausreicht
Der Nennreflexionsgrad von Laserspiegeln wird üblicherweise mit „≥99,9 %“ oder „≥99,99 %“ angegeben, doch dieser Wert beschreibt die theoretische Obergrenze der Spiegelreflexion unter idealen Bedingungen. In einem tatsächlichen Resonator durchlaufen die Photonen Dutzende oder sogar Hunderte von Hin- und Rückläufen, wobei sich die winzigen zusätzlichen Verluste pro Durchlauf exponentiell verstärken.

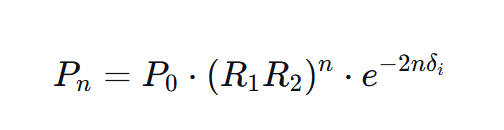

Seien die Reflexionsgrade der beiden Spiegel R₁ und R₂ und der zusätzliche Verlust pro Durchlauf δᵢ, so ergibt sich die verbleibende Leistung nach n Durchläufen wie folgt:
Daher ist der Gesamtverlust der zentrale Parameter bei der Auslegung von Resonatoren, während der Reflexionsgrad nur eine seiner Komponenten ist.
II. Drei unterschätzte Verlustparameter
1. Absorptionsverlust: Die Ursache des thermischen Effekts
Der Absorptionsverlust bezeichnet den Anteil der Photonenenergie, der von der Beschichtung oder dem Substrat absorbiert und in Gitterwärme umgewandelt wird. Bei Hochleistungslasersystemen mit einer Wellenlänge von 1064 nm kann die Fokusverschiebung bei einer fokussierenden Linse von 300 mm bei einer Dauerleistung von 6 kW bereits mehrere Dutzend Millimeter betragen, selbst wenn der Absorptionsverlust nur im Bereich von 100 ppm liegt. Die Fokusverschiebung führt direkt zu einer Abweichung des Bearbeitungsfokus und beeinträchtigt die Prozessstabilität bei Anwendungen wie Schweißen und Schneiden.
Technische Bedeutung: In Hochleistungs-Dauerstrichlasersystemen sollte der Absorptionsverlust als vorrangiges Kriterium bei der Auswahl von Linsen herangezogen werden.
2. Streuverluste: Quelle für parasitäre Schwingungen und Rauschen
Streuverluste erhitzen die Linsen nicht direkt, doch kann das gestreute Licht in das Verstärkungsmedium zurückgekoppelt werden und dort parasitäre Schwingungen auslösen oder nach Reflexion an den Resonatorwänden erneut in den Strahlengang gelangen und Intensitätsrauschen verursachen. In Lasern mit hoher Verstärkung kann die Streurückkopplung sogar Selbstsperrmodi auslösen oder die Relaxationsschwingungsfrequenz verändern.
Technische Bedeutung: Bei Ultrakurzpulslasern und Systemen mit hoher Verstärkung ist die Kontrolle der Streuverluste entscheidender als die der Absorptionsverluste.
3. Oberflächenabweichungen: Kumulierung von Wellenfrontverzerrungen
Die Oberflächenpräzision von Linsen (z. B. λ/10, λ/4) wirkt sich direkt auf die Phasenverteilung der reflektierten Wellenfront aus. In Mehrspiegelresonatoren kumulieren sich Oberflächenabweichungen von Stufe zu Stufe, was zu einer Verschlechterung des M²-Faktors des Ausgangsstrahls führt. Bei Anwendungen, die eine Übertragung über große Entfernungen oder eine präzise Fokussierung erfordern, ist die Oberflächenpräzision oft wichtiger als der Reflexionsgrad.
Technische Bedeutung: In Resonanzsystemen mit mehreren Spiegeln und in Präzisionsfokussiersystemen sollte der Formgenauigkeit Vorrang eingeräumt werden.
III. Verlustaufschlüsselung: Vom „Gesamtverlust“ zur „Verlustzusammensetzung“
Zwei Spiegel mit identischem Gesamtverlust können völlig unterschiedliche Ausfallmuster aufweisen. Die folgende Tabelle zeigt typische Daten zur Verlustaufschlüsselung für hochreflektierende Spiegel bei 1064 nm (schematisch dargestellt):
|
Probe |
Nennreflexionsgrad |
Gesamtverlust/ppm |
Streuverlust/ppm |
Absorptionsverlust/ppm |
Dominanter Mechanismus |
| M1 |
99,99 % |
120 | 45 | 75 |
Gleichgewicht zwischen Absorption |
| M2 |
99,99 % |
118 | 12 | 106 |
Absorption dominiert |
| M3 |
99,95 % |
620 | 380 | 240 |
Streuung dominiert |
M2 und M1 weisen zwar denselben Nennwert auf, unterscheiden sich jedoch erheblich in der Verlustzusammensetzung: Der Streuverlust von M2 liegt bei nur 12 ppm, was auf eine hervorragende Kontrolle der Oberflächenrauheit der Beschichtung hindeutet; der Absorptionsverlust beträgt jedoch bis zu 106 ppm, was auf eine unzureichende Dichte der Beschichtung schließen lässt. Unter kontinuierlichen Hochleistungsbedingungen wird der thermische Effekt von M2 deutlich schlechter ausfallen als der von M1.
Genau darin liegt der Wert der getrennten Verlustmessung: Sie ermöglicht es, bei der Auswahl nicht mehr nur den Gesamtverlustwert zu betrachten, sondern zu prüfen, ob die Verlustzusammensetzung für den jeweiligen Anwendungsfall geeignet ist.
IV. Unser Ansatz zur Qualitätskontrolle
Auf der Grundlage der oben genannten Analyse haben wir für die Bearbeitung und Prüfung optischer Komponenten die folgenden Kontrollprozesse etabliert:
Auswahl des Substrats: Je nach Anwendungsleistungsdichte und Wellenlänge wird ein geeignetes Substratmaterial (Quarzglas, BK7, CaF₂ usw.) ausgewählt, um die Absorption und den Wärmeausdehnungskoeffizienten des Substrats zu kontrollieren.
Kontrolle des Beschichtungsprozesses: Für Hochleistungsanwendungen wird ein Verfahren zur Herstellung dichter Beschichtungen eingesetzt, um die Absorptionsverluste der Beschichtung zu reduzieren; für Anwendungen mit ultrakurzen Impulsen wird die Oberflächenrauheit optimiert, um Streuung zu unterdrücken.
Auslieferungsprüfung: Ausgestattet mit einem CRD-Verlustmesssystem (Cavity Ring-Dämpfungsmethode), einer Streumessvorrichtung mit Integrationskugel und einem Interferometer zur Oberflächenprofilprüfung führen wir Verlustseparationsprüfungen an Produkten wie Hochreflexionsspiegeln und Filtern durch, um sicherzustellen, dass die Auslieferungsparameter mit den tatsächlichen Anwendungsbedingungen übereinstimmen.
Empfehlungen zur Anwendungsanpassung: Basierend auf der Leistungsklasse, den Verstärkungseigenschaften und der Pulsbreite des Lasersystems des Kunden bieten wir gezielte Empfehlungen zur Komponentenauswahl an.
V. Schnellübersicht zu Auswahlempfehlungen
|
Anwendungsszenarien |
Primäre Parameter |
Sekundäre Parameter |
|
Hochleistungs-Dauerstrichlaser (>1 kW) |
Absorptionsverluste |
Flächenpräzision |
|
Resonatoren mit geringer Verstärkung (z. B. Yb:YAG) |
Gesamtverluste |
Streuverluste |
|
Ultrakurzpulslaser (fs/ps) |
Streuverluste |
Flächenformgenauigkeit |
|
Präzisionsfokussierung/Übertragung über große Entfernungen |
Flächenformgenauigkeit |
Gesamtverluste |
|
Laser mit hoher Verstärkung |
Streuverluste |
Absorptionsverluste |
Bei der Auswahl optischer Komponenten geht es nicht um den Vergleich von Parametertabellen, sondern um die Abstimmung der Verluststruktur auf den jeweiligen Anwendungsfall. Yutai Optics ist ein nach ISO 9001 zertifizierter Hersteller, der sich seit jeher auf die Forschung, Entwicklung und Fertigung von hochleistungsfähigen optischen Komponenten spezialisiert hat, darunter Linsen, Spiegel, Filter, Fenster und Prismen. Die Produkte finden breite Anwendung in den Bereichen Bildgebung, Verteidigung, Medizin und Lasertechnik. Als schnell wachsender Anbieter optischer Komponenten hat sich Yutai Optics rasch eine stabile Position in der Branche erarbeitet und sich als Vorreiter für optische Komponenten mit fortschrittlicher Technologie und hochwertigen Qualitätskontrollen etabliert. Yutai ist bestrebt, professionelle Dienstleistungen und hochwertige Produkte anzubieten, um den Anforderungen seiner Kunden gerecht zu werden, und hat bereits solide Kooperationsbeziehungen zu Unternehmen und Hochschulen im In- und Ausland aufgebaut. Wenn Sie an einer weiteren Zusammenarbeit oder einem Austausch interessiert sind, können Sie sich gerne an uns wenden.
