Strukturelle Unterschiede: Der Unterschied liegt in der Dicke

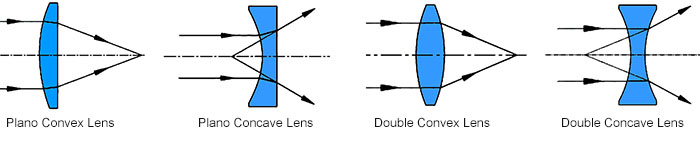

Der offensichtlichste Unterschied zwischen konvexen und konkaven Linsen liegt in ihrer geometrischen Form. Konvexe Linsen sind in der Mitte dicker und an den Rändern dünner; je nach Krümmung der beiden Oberflächen lassen sie sich in drei Formen unterteilen: doppelt konvex, flach konvex und konkav-konvex (halbmondförmige konvexe Linsen). Sie ähneln einer „in der Mitte gewölbten Scheibe“ und können parallele Lichtstrahlen zu einem Punkt „bündeln“. Im Gegensatz dazu ist eine konkave Linse in der Mitte dünner und an den Rändern dicker; sie umfasst Strukturen wie doppelt konkave, flach konkave und konvex-konkave (halbmondförmige konkave) Linsen. Sie gleicht einer „in der Mitte eingedrückten Scheibe“ und bewirkt, dass sich parallele Lichtstrahlen „ausbreiten“.

Dieser scheinbar einfache Unterschied in der Dicke bestimmt in Wirklichkeit den grundlegenden Unterschied in den optischen Eigenschaften beider Linsen.

Optisches Wesen: Das Wechselspiel von Konvergenz und Divergenz

Konvexe Linsen wirken konvergierend auf Lichtstrahlen. Parallele, zur Hauptoptischen Achse einfallende Lichtstrahlen werden nach zweimaliger Brechung durch die Linse in einem Punkt gebündelt – dem realen Brennpunkt (F). Da die Lichtstrahlen diesen Punkt tatsächlich durchqueren, werden konvexe Linsen auch als „konvergierende Linsen“ bezeichnet. Was die Bildgebung betrifft, so variieren die Abbildungsgesetze konvexer Linsen je nach Objektentfernung: Befindet sich das Objekt außerhalb der doppelten Brennweite, entsteht ein auf dem Kopf stehendes, verkleinertes reales Bild (z. B. bei einer Kamera); bei einer Entfernung, die der doppelten Brennweite entspricht, entsteht ein auf dem Kopf stehendes, gleich großes reales Bild; zwischen der Brennweite und der doppelten Brennweite entsteht ein auf dem Kopf stehendes, vergrößertes reales Bild (z. B. bei einem Projektor); innerhalb der Brennweite entsteht ein aufrechtes, vergrößertes virtuelles Bild (z. B. bei einer Lupe). Diese Eigenschaft macht die konvexe Linse zum Kernelement der allermeisten Abbildungssysteme.

Im Gegensatz dazu bewirkt die konkave Linse eine Streuung der Lichtstrahlen. Parallele Lichtstrahlen werden durch die konkave Linse gebrochen und streuen nach außen; ihre umgekehrten Verlängerungslinien laufen an einem Punkt auf derselben Seite wie die Lichtquelle zusammen – dem virtuellen Brennpunkt. Da die Lichtstrahlen diesen Punkt nicht tatsächlich durchqueren, werden konkave Linsen auch als „divergierende Linsen“ bezeichnet. Konkave Linsen erzeugen bei jedem Objektabstand ausschließlich ein aufrechtes, verkleinertes virtuelles Bild und verfügen somit über eine relativ eingeschränkte Abbildungsfähigkeit. Gerade diese „verkleinernde“ Eigenschaft macht sie zur ersten Wahl bei der Korrektur von Kurzsichtigkeit – durch die vorzeitige Divergenz der Lichtstrahlen wird der vor der Netzhaut liegende Brennpunkt auf die Netzhaut verschoben, wodurch wieder scharfes Sehen ermöglicht wird.

Anwendungsbereiche: Die jeweiligen optischen Funktionen
Aufgrund der oben genannten optischen Eigenschaften unterscheiden sich die Anwendungsbereiche der beiden Linsenarten erheblich. Konvexe Linsen werden häufig in Lupen, Objektiven und Okularen von Mikroskopen, Ferngläsern, Objektiven von Foto- und Videokameras, Projektoren, Lichtbündlern sowie in Brillen zur Korrektur von Weitsichtigkeit und Alterssichtigkeit eingesetzt und übernehmen dabei die zentrale Funktion, Licht zu bündeln und Bilder zu vergrößern. Konkave Linsen hingegen werden hauptsächlich in Brillen zur Korrektur von Kurzsichtigkeit eingesetzt – die Kurzsichtigkeitsgläser, die weltweit von fast der Hälfte der Bevölkerung getragen werden, basieren auf konkaven Linsen als grundlegender optischer Einheit. Darüber hinaus spielen konkave Linsen eine unverzichtbare Rolle in den Okularen von Galilei-Fernrohren, bestimmten Strahlaufweitungssystemen und Vorrichtungen zur Kompensation von Lichtwegen.

Erwähnenswert ist, dass in hochpräzisen optischen Systemen konvexe und konkave Linsen häufig kombiniert werden, um komplexe Linsengruppen zu bilden, mit denen mehrere Ziele gleichzeitig erreicht werden können, darunter Vergrößerung, Korrektur von Bildfehlern und Kontrolle der Dispersion. Klassische Konstruktionen wie Doppel-Gauß-Objektive und telezentrische Linsen sind allesamt Beispiele für das raffinierte Zusammenspiel dieser beiden Linsenarten.

Vergleichskriterien	Konvexe Linse	Konkave Linse
Brennweite	Positiver Brechungsindex, konvergierende Linse	Negativer Brechungsindex, divergierende Linse
Abbildungsmerkmale	Kann reelle und virtuelle Bilder erzeugen; kann vergrößern/verkleinern	Kann nur aufrechte, verkleinerte virtuelle Bilder erzeugen, kann allein keine reellen Bilder erzeugen
Eigenschaften des Strahlengangs	Parallel einfallende Lichtstrahlen konvergieren nach der Brechung zur optischen Achse und bilden einen reellen Brennpunkt	Parallel einfallende Lichtstrahlen divergieren nach der Brechung nach außen und bilden einen virtuellen Brennpunkt
Gängige Materialien	BK7, Quarzglas, ZnSe (Infrarot) usw.	BK7, Quarzglas, ZnSe (Infrarot) usw.
Typische Anwendungen	Mikroskope, Fernrohre, Kameraobjektive, Projektoren, Fernrohre	Brillen für Kurzsichtige, Okulare für Galilei-Fernrohre, bestimmte Strahlaufweitungssysteme
Beschichtungen	AR	AR

Yutai Optics: Vorreiter in der Herstellung präziser Linsen
Die Changchun Yutai Optical Components Co., Ltd. (Yutai Optics) wurde 2015 gegründet und hat ihren Sitz im Lian Dong U-Valley Automotive Research and Innovation Park im Automobil-Entwicklungsgebiet der Stadt Changchun in der Provinz Jilin. Die Produktionsfläche beträgt 3.800 Quadratmeter. Das Unternehmen verfügt über umfassende Fertigungskapazitäten, die das Schleifen von optischen Rohlingen, das Feinschleifen und Polieren, die Präzisionsbeschichtung sowie die Prüfung in einem Arbeitsgang vereinen. Der Schwerpunkt liegt auf der Herstellung präziser optischer Komponenten wie sphärischer Linsen (einschließlich konkaver und konvexer Linsen), zylindrischer Linsen, Prismen, Spiegeln und Filter.

Was die Fertigungskapazitäten betrifft, so reichen die Abmessungen der Linsen von Φ3 mm bis Φ300 mm, die Oberflächengenauigkeit beträgt bis zu λ/10 (633 nm) und der Beschichtungswellenlängenbereich deckt den UV-Bereich, das sichtbare Licht bis hin zum nahen Infrarot (200 nm bis 2000 nm) ab. Das Unternehmen ist nach dem Qualitätsmanagementsystem ISO 9001 zertifiziert. Die Produkte finden breite Anwendung in den Bereichen intelligente Fertigung, medizinische Geräte, Laserbearbeitung, Luft- und Raumfahrt sowie Forschung und Lehre. Yutai Optics hat stabile Kooperationsbeziehungen zu mehr als 500 Unternehmen und Hochschulen in über 30 Ländern und Regionen weltweit aufgebaut und positioniert sich im Marktsegment für optische Komponenten in kleinen bis mittleren Stückzahlen mit mittlerer bis hoher Präzision.

Ganz gleich, ob Sie hochpräzise konvexe Linsen und fokussierende Systeme oder konkave Linsen und divergierende Strahlengänge benötigen – Yutai Optics bietet Ihnen maßgeschneiderte Komplettlösungen vom Prototypenbau bis zur Serienfertigung. Rufen Sie uns gerne an oder besuchen Sie uns vor Ort. Mit unserem fachlichen Know-how fertigen wir für Sie die idealen optischen Komponenten.
