Im Präzisionsbereich der Laserbearbeitung gleicht ein roher Laserstrahl einem ungeschliffenen Edelstein – obwohl er über immense Energie verfügt, kann er nicht direkt für die hochpräzise Fertigung eingesetzt werden. Optische Linsen sind das „Herzstück“ des gesamten Systems und spielen eine entscheidende Rolle bei der Umwandlung des rohen Strahls in ein effizientes Bearbeitungswerkzeug. Ihre Kernfunktion manifestiert sich vor allem in drei Aspekten.

I. Energiekonzentration: Der qualitative Wandel von „Beleuchtung“ zu „Bearbeitung“

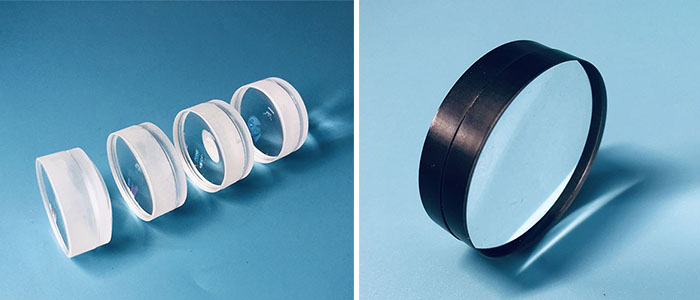

Das Wesen der Laserbearbeitung liegt in der Wechselwirkung zwischen Energie und Material. Parallele Laserstrahlen haben eine geringe Energiedichte und sind daher für das direkte Schneiden, Schweißen oder Markieren ungeeignet. Optische Linsen – insbesondere F-Theta-Abtastlinsen und Fokussierlinsen – nutzen die Prinzipien der Lichtbrechung, um parallele Strahlen mit großem Durchmesser präzise auf einen extrem kleinen Brennpunkt zu fokussieren.

Durch diesen Prozess wird eine „Konzentration“ der Energie erreicht. Gemäß der Formel Energiedichte = Leistung / Fläche steigt die Energiedichte am Brennpunkt exponentiell an, wenn die Spotfläche durch die Linse drastisch auf den Mikrometerbereich reduziert wird. Dies ermöglicht das sofortige Schmelzen oder Verdampfen von Materialien und damit einen qualitativen Sprung von der „normalen Bestrahlung“ zur „Präzisionsbearbeitung“. Ohne hochwertige Linsen wäre der Laser lediglich ein heller Lichtstrahl und kein unzerstörbares Werkzeug.


II. Präzisionssteuerung: Bestimmung der Verarbeitungsqualität

Die Qualität der Linse bestimmt direkt die Präzision und Qualität der Verarbeitung. Ihr Einfluss liegt vor allem in folgenden Bereichen:

Fokuspunktgröße: Die Fähigkeit der Linse, Aberrationen (wie sphärische Aberration und Koma) zu korrigieren, bestimmt, ob der Fokus auf seine theoretische Mindestgröße konvergieren kann. Eine vollkommen abberationsfreie Linse erzeugt einen winzigen Punkt, der sich der Beugungsgrenze annähert, was für scharfe Schnittkanten und komplexe Mustergravuren unerlässlich ist.

Fokustiefe: Die Entfernung vor und hinter dem Fokuspunkt, in der die Laserenergiedichte für eine effektive Bearbeitung ausreichend bleibt, bildet die Fokustiefe. Durch das Design des Linsenarrays kann diese Tiefe optimiert werden, um unterschiedliche Materialstärken zu berücksichtigen und senkrechte, gleichmäßige Schnittflächen oder eine gleichmäßige Schweißnahtdurchdringung zu gewährleisten.

III. Anwendungserweiterung: Der Grundstein für maßgeschneiderte Lösungen

Die moderne Laserbearbeitung umfasst vielfältige Anwendungen, die unterschiedliche Strahlprofile erfordern. Optische Linsen bilden die Grundlage für diese Vielseitigkeit. Durch maßgeschneidertes Linsendesign und -konfiguration ist es möglich:

Spotformen zu verändern: Beispielsweise können kreisförmige Spots in lineare Strahlen umgewandelt werden, um eine schnelle Oberflächenbehandlung oder synchrones Schweißen zu ermöglichen.
Ermöglichung dreidimensionaler Bearbeitung: In Verbindung mit Galvo-Systemen ermöglichen F-Theta-Linsen das schnelle und gleichmäßige Scannen, Markieren oder Schweißen auf dreidimensionalen Oberflächen.
Erreichen einer Bearbeitung mit großem Arbeitsabstand: Durch den Einsatz spezieller asphärischer Linsen oder Linsenbaugruppen können große Arbeitsabstände bei gleichzeitig kleiner Spotgröße erreicht werden, wodurch sie sich für tiefe Gravuren oder das Schneiden dicker Materialien eignen.
