Für Optik- und Maschinenbauingenieure, die Sichtfenster für Vakuumkammern, Lasergeräte und Halbleiterfertigungsanlagen auswählen, stellen herkömmliche flache Quarzfenster häufig eine Herausforderung bei der Montage und Abdichtung dar. Quarzfenster mit abgestufter Form bieten hier eine praktische Komplettlösung. Was sind abgestufte optische Fenster? Welche Vorteile haben abgestufte Fenster aus geschmolzenem Quarz? Können abgestufte Quarzfenster in Vakuum- und Hochtemperaturumgebungen eingesetzt werden? Können die abgestufte Form und die Antireflexbeschichtung individuell angepasst werden? Dieser Artikel beantwortet diese Fragen und erläutert, in welchen Anwendungsfällen Sie für Ihr optisches System abgestufte Quarzfenster wählen sollten.

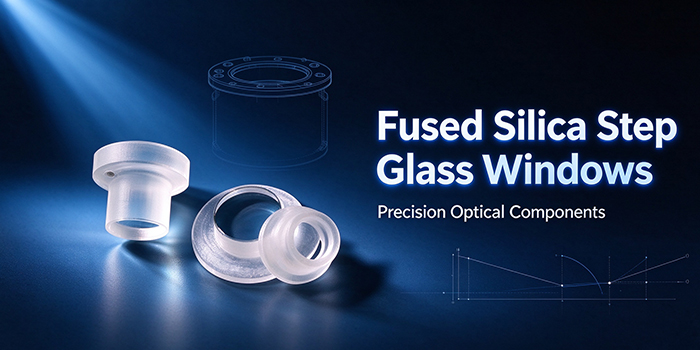

Quarz-Stufenfenster (auch als optische Fenster aus Quarzglas mit Stufenprofil bezeichnet) sind präzisionspolierte Quarzglaselemente, deren Außenrand mit einer einteiligen Stufen- bzw. Schulterkonstruktion versehen ist. Herkömmliche flache optische Fenster erfordern zusätzliche Dichtungen oder Druckringe zur Positionierung; Stufenfenster hingegen verfügen über eine integrierte Positionierungsschulter. Durch die einteilige Bauweise lassen sie sich bündig montieren und wiederholgenau positionieren, wodurch eine zuverlässige Abdichtung der Dichtungen an optischen Komponenten, Vakuumflanschen und im Gehäuse des Messgeräts gewährleistet wird. Yutai Optics kann diese Fenster aus den UV-tauglichen Quarzglasmaterialien JGS1, JGS2 und JGS3 sowie aus Corning 7980 herstellen und bietet runde, quadratische, rechteckige sowie kundenspezifische Sonderformen an. Die Tiefe der Stufe, die Breite der Schulter, der Außendurchmesser und die Lichtdurchlassöffnung können gemäß den CAD-Zeichnungen des Kunden individuell gefertigt werden.

Die wesentlichen Vorteile von Quarzglasfenstern mit Stufen

1. Integrierte mechanische Positionierung zur Reduzierung von Montagefehlern
Die während der Bearbeitung geformte Schulter sorgt bei der Montage für eine axiale Fixierung und Positionierung. Ingenieure müssen sich keine Sorgen mehr über Probleme wie uneinheitliche Dichtungsdicken oder Abweichungen im Strahlengang machen, die bei gewöhnlichen flachen Fenstern häufig auftreten. Bei optischen Systemen für die Laserstrahlübertragung, die In-situ-Spektralüberwachung und die Waferprüfung entscheidet eine wiederholbare und stabile optische Positionierung direkt über die Messgenauigkeit.

2. Hervorragende thermische und chemische Stabilität
Schmelzquarz verfügt über einen extrem niedrigen Wärmeausdehnungskoeffizienten, kann dauerhaft bei Temperaturen über 1000 °C eingesetzt werden und ist gleichzeitig beständig gegen die Erosion durch die meisten Säuren und Plasma-Nebenprodukte. Im Vergleich zu Borosilikatglas weist Quarz im tief-ultravioletten, sichtbaren und nahen Infrarotbereich (180 nm–2500 nm) eine hohe Durchlässigkeit auf. Es verformt sich auch unter Bedingungen schneller Wärme-Kälte-Zyklen in der Prozesskammer nicht und eignet sich daher für Hochtemperatur- und Plasmaumgebungen.

3. Zuverlässige Vakuumabdichtung, geringe Ausgasung
Die Stufen und Schultern schließen gleichmäßig an die Dichtungsringe an, verteilen den Anpressdruck gleichmäßig, verringern Spannungskonzentrationen und reduzieren das Risiko von Glasbruch beim Festziehen. Das Material eignet sich für Hochvakuum- und Ultrahochvakuum-Systeme (UHV) und weist eine geringe Leckrate auf. Hochreines geschmolzenes Quarzglas hat eine extrem geringe Ausgasungsrate und erfüllt die strengen Anforderungen von Reinräumen und Halbleiterkammern.

4. Individuell anpassbare optische Beschichtungen
Yutai Optics kann ein- oder beidseitig Antireflexbeschichtungen (AR), breitbandige Antireflexbeschichtungen oder Beschichtungen für bestimmte Wellenlängen aufbringen. Antireflexbeschichtungen reduzieren Reflexionsverluste an der Oberfläche, erhöhen die Schwelle für Laserschäden und eignen sich für Anwendungen wie UV-Laser, Raman-Spektroskopie sowie UV- und sichtbares Spektrum. Die Oberflächenqualität reicht von der Standardklasse 40-20 (Kratzer und Dellen) bis zur High-End-Klasse 10-5 (Kratzer und Dellen), wobei die Ebenheit bis zu λ/20 erreicht werden kann (nach Bedarf anpassbar).

Hauptanwendungsbereiche

Halbleiterprozessanlagen
Quarz-Stufenfenster werden als Sichtfenster für die Kammern von PVD-, CVD-, Plasmaätz- und MOCVD-Anlagen verwendet. Unter Wahrung der Vakuumdichtheit und der Beständigkeit gegen korrosive Plasmarückstände ermöglichen sie eine optische Echtzeitüberwachung, Endpunktdetektion und berührungslose Temperaturmessung. Das Stufen-Positionierungsdesign vereinfacht die Flanschmontage in den Wafer-Prozesskammern.

Laser- und Photoniksysteme
Hochleistungs-UV-Laseranlagen, Laserabtragungsverfahren, UV-Härtungsanlagen und Strahlüberwachungsgeräte verwenden Stufenfenster aus Quarzglas als Schutzfenster für den Lichtstrahl. Die einteilige Stufenkonstruktion gewährleistet eine stabile Montage während Temperaturwechselzyklen und verhindert Strahlverschiebungen durch eine Verschiebung der Komponenten.

Vakuumkammern und Forschungsgeräte
Synchrotronstrahlführungen, Vakuumsysteme für Materialprüfungen und Spektralanalysatoren verwenden Beobachtungsfenster aus Quarzglas mit Stufenprofil als optische Durchgangsfenster. Die Dichtungen sorgen für einen gleichmäßigen Kontakt und gewährleisten unter wiederholten Vakuumzyklen eine stabile Vakuumleistung.

Medizinische und analytische Geräte
Fluoreszenzdetektoren, biochemische Analysegeräte und optische Diagnosegeräte verwenden miniaturisierte Stufenquarzfenster. Diese kompakt gebauten Fenster mit hochpräziser Positionierung gewährleisten die Dichtheit des optischen Strahlengangs im Inneren präziser Diagnosegeräte.

Warum sollten Sie sich für Yutai Optics als Lieferanten für Stufenquarzfenster entscheiden?

Yutai Optics ist auf die kundenspezifische Fertigung präziser optischer Komponenten spezialisiert. Zu den Produkten gehören Stufenquarzfenster, sphärische Linsen und Laserfenster. Mit eigenen Werkstätten für CNC-Schleifen, beidseitiges Polieren und Beschichtung wird der gesamte Prozess – vom Zuschneiden der Rohlinge über die Stufenbearbeitung, das Polieren und die Beschichtung bis hin zur abschließenden Mess- und Prüfkontrolle – eigenständig gesteuert. Wir stellen vollständige Prüfberichte zur Verfügung, die Angaben zu Oberflächenqualität, Ebenheit, Parallelität und Maßtoleranzen enthalten. Wir unterstützen die Herstellung von Mustern sowie die Produktion in kleinen und großen Stückzahlen; Exportprodukte werden in Reinraumverpackungen versandt.
Ganz gleich, ob Sie standardmäßige, ab Lager lieferbare Quarz-Stufenfenster oder vollständig maßgeschneiderte Quarz-Stufenfenster für Halbleiter-, Laser- und Vakuumanlagen benötigen – unser Team aus Optikingenieuren bewertet Ihre optischen und mechanischen Anforderungen und bietet Ihnen professionelle Beratung bei der Auswahl. Nehmen Sie gerne Kontakt mit Yutai Optics auf, um Ihre Projektanforderungen zu besprechen und ein Angebot zu erhalten.
