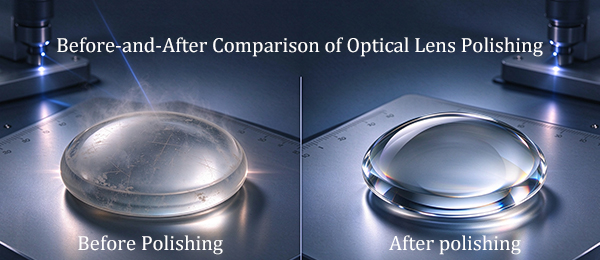

Um aus einem Glasrohling ein transparentes Bauteil zu fertigen, das die Ausbreitung des Lichts präzise steuern kann, durchläuft die optische Linse drei wesentliche Bearbeitungsstufen: Grobschleifen, Feinschleifen und Polieren. Dabei ist das Polieren der entscheidende Arbeitsschritt für die endgültigen optischen Eigenschaften der Linse; die Kosten für das Polieren machen etwa 15 % der gesamten Herstellungskosten aus. Auf der Grundlage einer Einführung in die Prinzipien und das technische System des Polierverfahrens erläutert dieser Artikel anhand der Bearbeitungspraxis der Changchun Yutai Optical Components Co., Ltd. die konkrete Anwendung der Poliertechnik bei der Herstellung ihrer Produkte.

Durchbruch bei fortschrittlichen Poliertechniken
Herkömmliche Polierverfahren stützen sich auf die Erfahrung der Bediener, wobei die Genauigkeit der Oberflächenform von der Passgenauigkeit der Formen und den Fähigkeiten des Bedieners abhängt. Das Aufkommen der computergesteuerten optischen Oberflächenformung (CCOS) hat diese Situation verändert. CCOS betrachtet den Polierprozess als „deterministischen Bearbeitungsprozess“: Auf der Grundlage von Daten zu Oberflächenfehlern wird durch die Steuerung der Verweildauer, Geschwindigkeit und des Drucks des Werkzeugkopfes ein quantitativer Materialabtrag erreicht, wodurch die Bearbeitungsgenauigkeit und Wiederholbarkeit asphärischer Linsen deutlich verbessert werden.

Aufbauend auf CCOS haben das magnetorheologische Polieren und das Luftkissenpolieren die Leistungsgrenzen weiter verschoben. Beim magnetorheologischen Polieren kommt eine unter dem Einfluss eines Magnetfelds gebildete „flexible Polierform“ aus magnetorheologischer Flüssigkeit zum Einsatz, deren Form und Härte in Echtzeit reguliert werden können, wodurch eine Oberflächenrauheit im Nanobereich ohne suboberflächliche Beschädigungen erreicht wird. Beim Luftkissenpolieren wird der starre Werkzeugkopf durch ein flexibles Luftkissen ersetzt, wobei sich die Polierfläche durch Anpassung des Luftdrucks an die Krümmung der Linse anpasst; dieses Verfahren wird bereits in der Vorbearbeitung von Lithografieobjektiven eingesetzt.

Positionierung und Praxis der Polierverfahren bei Yutai Optics
Yutai Optics ist ein nach ISO 9001 zertifizierter Hersteller von Präzisionsoptikkomponenten, dessen Hauptprodukte sphärische Linsen, flache Fenster, Spiegel, Filter und Prismen umfassen, die in den Bereichen intelligente Fertigung, Medizin, Lasertechnik sowie Luft- und Raumfahrt weit verbreitet sind. Das Unternehmen verfügt über eine Produktionsfläche von 3.800 Quadratmetern und vereint das Schleifen von optischen Rohlingen, das Feinschleifen und Polieren, die Präzisionsbeschichtung sowie die Prüfung unter einem Dach. Seine Kernkompetenz liegt in der schnellen Prototypenfertigung und der stabilen Serienproduktion von optischen Komponenten in kleinen bis mittleren Stückzahlen mit mittlerer bis hoher Präzision.

In der Fertigungskette von Yutai Optics nimmt der Polierprozess eine Schlüsselposition ein, die die vorherigen und nachfolgenden Schritte miteinander verbindet. Nach dem Grobschleifen zur Formgebung und dem Feinschleifen zur Verfeinerung gelangen die Linsen in den Polierprozess. Die Qualität der Politur entscheidet direkt darüber, ob der nachfolgende Beschichtungsprozess reibungslos ablaufen kann und ob das Endprodukt die vom Kunden geforderten optischen Leistungsmerkmale erfüllt.
Am Beispiel des Hauptprodukts, der sphärischen Linse, spiegelt sich die Prozesskontrolle beim Polieren direkt in drei Schlüsselkennzahlen wider: Die Oberflächenrauheit beeinflusst die Lichtdurchlässigkeit und den Streuverlust, die Formgenauigkeit bestimmt den Grad der Wellenfrontverzerrung, und Oberflächenfehler (Kratzer, Dellen) sind entscheidend für die optische Qualität des Produkts. Bei Linsen oder Fenstern, die in Lasersystemen zum Einsatz kommen, kann jeder Polierfehler zu einer Verringerung der Laserschadensschwelle führen, weshalb die Anforderungen an die Polierreinheit und die subsuperficiale Qualität äußerst streng sind.

Prozesstrends und Ausblick
Für das Unternehmen stellt die schrittweise Einführung von Konzepten zur Prozesssteuerung im Bereich des CNC-Polierens auf der Grundlage traditioneller Hochgeschwindigkeits-Polierverfahren mit Polyurethan und Ceroxid-Systemen einen gangbaren Weg dar, um die Konsistenz und Wiederholbarkeit bei kleinen und mittleren Losgrößen zu verbessern und damit die Marktpositionierung im Bereich „mittlere bis hohe Präzision, schnelle Prototypenfertigung“ zu festigen. Das Polieren ist kein einfacher „Schleifvorgang“, sondern eine Präzisionstechnik, die mechanische Abtragung, chemische Einwirkung und prozesstechnisches Know-how vereint und zudem ein entscheidender Ausdruck der integrierten Fertigungskompetenz des Unternehmens vom Rohling bis zum Fertigprodukt ist. Vom Rohling bis zur Linse, vom Grobschleifen bis zum Polieren – die kumulierte Präzision jedes einzelnen Arbeitsschritts konzentriert sich letztendlich in jenem Lichtstrahl, der durch die Linse fällt.

Wenn Sie auf der Suche nach einem Partner für optische Komponenten sind oder Fragen zum Polierverfahren sowie individuelle Anforderungen haben, sprechen Sie uns doch einfach an! Changchun Yutai Optical Components Co., Ltd. freut sich jederzeit auf Ihre Kontaktaufnahme.
