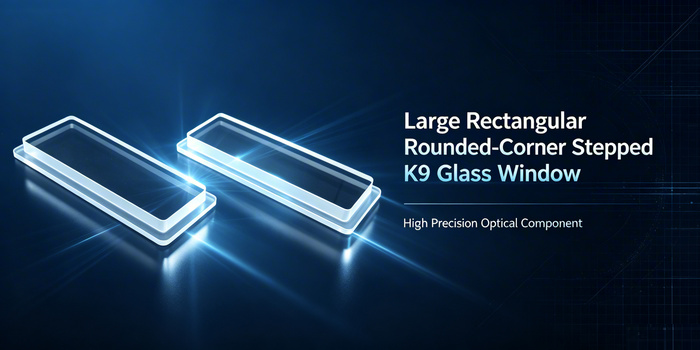

Stufenstruktur: Vom passiven Schutz zur aktiven Einbindung in die Systemintegration
Die Rolle herkömmlicher Fenster beschränkt sich oft auf die eines „Schutzschildes“, während Stufenfenster durch die Präzisionsbearbeitung der Kanten zu aktiven Komponenten werden, die aktiv in die Integration optomechanischer Systeme eingebunden sind. Die Stufenstruktur dient als präzise Anschlag- und Positionierungsfläche, die direkt mit Spiegelhaltern und Flanschen zusammenwirkt und so komplexe Einstellvorgänge mit Unterlegscheiben überflüssig macht. In Anwendungen wie Lasersystemen und Vakuumkammern, in denen hohe Anforderungen an die Wiederholgenauigkeit der Montage gestellt werden, verbessert dies die Montageeffizienz und die Konsistenz des Strahlengangs erheblich.
Gleichzeitig löst die Kombination aus rechteckigen Großformaten und abgerundeten Ecken das Problem der Spannungskonzentration wirksam. Im Vergleich zu rechtwinkligen Kanten verringert das Design mit abgerundeten Ecken deutlich das Risiko, dass das Fenster unter Einwirkung von Montagekräften in Hochdruck- oder Vakuumumgebungen bricht, und erleichtert zudem die Kombination mit O-Ringen zur Verbesserung der Dichtigkeit.

Material und Bearbeitung: Wie lassen sich bei harten, spröden Materialien hochpräzise Stufen realisieren?
Die Herausforderungen bei der Herstellung großformatiger Stufenfenster konzentrieren sich auf den Dreieckskonflikt „Abmessungen – Präzision – Materialsprödigkeit“. Am Beispiel des optischen Glases K9 (entspricht BK7) lässt sich zeigen, dass dessen breiter Durchlassbereich (350 nm–2000 nm) und seine hervorragende Härte es zur ersten Wahl machen, seine harten und spröden Eigenschaften jedoch extrem hohe Anforderungen an den Schleifprozess stellen.

Derzeit haben branchenführende Hersteller die Präzisionsbearbeitung großformatiger rechteckiger Stufenfenster realisiert, deren Abmessungen mehrere hundert Millimeter erreichen können. Die Formgenauigkeit liegt bei besser als λ/4 (bei 633 nm), die Oberflächenqualität erreicht die Klasse 20/10 (Kratzer/Eindrücke) und die Toleranz der Stufen wird im Bereich von ±0,05 mm bis ±0,1 mm gehalten. Die Realisierung hochpräziser Stufen hängt vom Zusammenspiel spezieller Prismenfräs- und Schleifanlagen mit Diamantschleifscheiben ab. Durch die Optimierung der Schleifparameter und der Werkzeugkonstruktion werden Kantenausbrüche und suboberflächliche Beschädigungen vermieden, während die Vertikalität der Stufenfläche und die Formgenauigkeit gewährleistet bleiben.

Anwendungsszenarien: Wer benötigt „Stufenfenster“?
Die typischen Anwendungsbereiche für großformatige, rechteckige Stufenfenster konzentrieren sich auf drei Hauptbereiche:

1. Vakuum- und Hochdruck-Optikkammern: Die Stufenstruktur gewährleistet die präzise Positionierung des Fensters bei der Flanschmontage und sorgt in Verbindung mit Metall- oder Gummidichtungen für eine hochzuverlässige Abdichtung, wodurch die strengen Anforderungen an die Leckrate, wie sie beispielsweise bei PVD-/CVD-Anlagen für die Halbleiterindustrie oder in Weltraumsimulationskammern gestellt werden, erfüllt werden.

2. Hochleistungslasersysteme: Großformatige Fenster bieten eine ausreichende Lichtdurchlassöffnung, die Stufenkonstruktion gewährleistet die Wiederholgenauigkeit der Positionierung im Strahlengang, während hochwertiges optisches Glas in Verbindung mit Antireflexbeschichtungen (AR) Reflexionsverluste auf ein Minimum reduziert und das Innere des Lasers vor Verunreinigungen schützt.

3. Optische Geräte für den Unterwasser- und den Einsatz in rauen Umgebungen: Die rechteckige Form passt sich spezifischen Anforderungen an das Sichtfeld an, während die Stufen- und Dichtungsstruktur gemeinsam einen langfristig zuverlässigen Betrieb des Fensters in Tiefen von mehreren tausend Metern unter Wasser oder in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit gewährleisten.


Große rechteckige Stufenfenster sind nicht nur optische Komponenten, sondern das Ergebnis eines systemintegrierten Denkansatzes. Sie führen optische Leistung und mechanische Funktionalität weg von „Trennung und Kompromissen“ hin zu „Integration und Optimierung“ und erzielen so ein ausgeklügeltes Gleichgewicht in den drei Dimensionen Optik, Mechanik und Material. Für Ingenieure, die nach höchster Systemleistung streben, verdient dieses „Stufenfenster“ besondere Beachtung.
