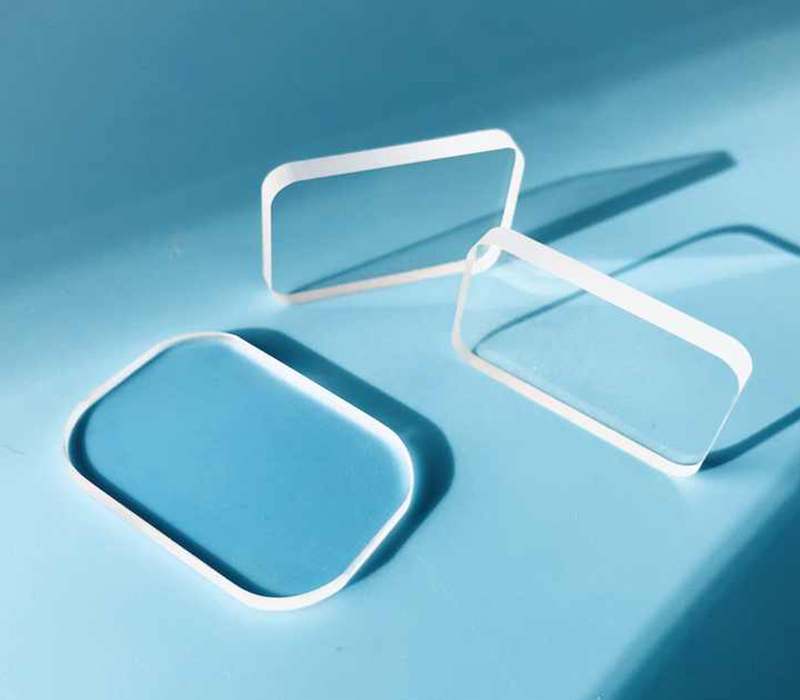

Каковы области применения окон с круглыми углами?
Окна для наблюдения за вакуумными полостями, окна для защиты датчиков высокого давления, окна для герметизации лазеров, подводное оптическое оборудование.
折射率
|
Показатель преломления
|
|
λ〔 нм〕
|
|
n2325.42
|
2325.42
|
1.489640
|
n1970.09
|
1970.09
|
1.495235
|
n1529.58
|
1529.58
|
1.501060
|
n1060.0
|
1060.0
|
1.506743
|
nt
|
1013.98
|
1.507356
|
ns
|
852.11
|
1.509828
|
nr
|
706.52
|
1.512901
|
nC
|
656.27
|
1.514326
|
nC '
|
643.85
|
1.514723
|
nHe-Ne
|
632.8
|
1.515092
|
nD
|
589.29
|
1.516728
|
nd
|
587.56
|
1.516800
|
ne
|
546.07
|
1.518721
|
nF
|
486.13
|
1.522376
|
nF '
|
479.99
|
1.522830
|
ng
|
435.83
|
1.526690
|
nh
|
404.66
|
1.530251
|
ni
|
365.01
|
1.536288
|
n313.18
|
313.18
|
1.548455
|
n302.15
|
302.15
|
1.552035
|
Каковы преимущества окон с круглыми углами?
1. Скругленные углы устраняют концентрацию напряжений под прямым углом, снижая риск разрыва окна при монтаже или под давлением (особенно подходит для условий высокого давления или вакуума).
2. Скругленные углы обеспечивают легкую установку уплотнительного кольца(O-ring) для повышения эффективности уплотнения (по сравнению с квадратными окнами с прямыми углами, которые подвержены утечкам из-за незначительных смещений).
3. Скругленные углы не позволяют острым краям царапать уплотнительные материалы или монтажные приспособления, продлевая срок службы.
4. Скругленные углы уменьшают эффект дифракции световых пучков на краях, что особенно полезно для высокоточных оптических систем (например, интерферометров, лазерной коллимации).
