УФ ромбовидные призмы из плавленого кварца

Ромбовидная призма из плавленого кварца изготовлена из материала плавленого кварца, отличающегося сверхвысокой чистотой, низким тепловым расширением и широким спектром пропускания. Она подходит для работы в сложных оптических средах в диапазоне от ультрафиолетового до видимого и инфракрасного диапазонов волн.

Заказать сейчас

Oписание продукта

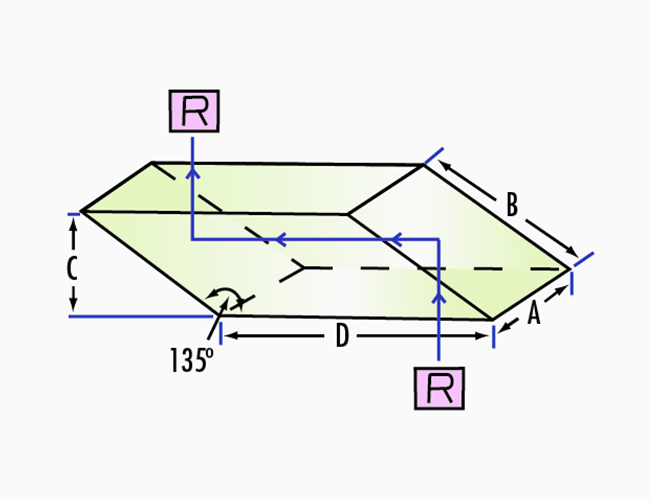

Геометрическая структура ромбовидной призмы"
Боковые грани: две наклонные поверхности в форме параллелограмма (обычно с углом наклона 45° или нестандартными углами).
Торцевые грани: две прямоугольные поверхности входа/выхода (перпендикулярно оптической оси).
Симметрия: нет вращательной симметрии, но есть зеркальная симметрия.

Оптические свойства ромбовидной призмы
Смещение луча: выходной луч параллелен входному, но смещен вбок, причем смещение определяется высотой призмы и показателем преломления.
Отсутствие поворота изображения: сохраняет исходную ориентацию изображения (в отличие от призм типа «пента» или «голубь», которые поворачивают изображение).
Механизм отражения: обычно используется два полных внутренних отражения, создающих оптический путь в форме буквы "Z".
