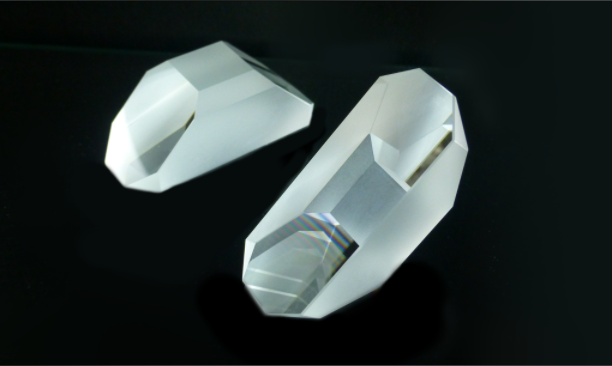

Каковы основные характеристики крышеобразных призм?
Ортогональность изображения: сохраняет ориентацию изображения влево-вправо и вверх-вниз в соответствии с оригиналом.
Компактность: сокращение физической длины оптической системы за счет сворачивания оптического тракта.
Высокие требования к точности: угол 90° поверхности крыши должен быть предельно точным (погрешность ≤ нескольких секунд), иначе это приведет к дисперсии изображения или появлению призраков.

Каковы преимущества и недостатки крышеобразных призм?
Преимущества:
Компактность, малый размер прибора.
Изображение ориентировано правильно и не требует дополнительной калибровки.

Недостатки:
Сложный и дорогостоящий процесс (особенно покрытия для фазовой коррекции).
Жесткие требования к чистоте и виброустойчивости.



Свойства материала K8
Параметр	K8
Коэффициент преломления (nd)	1,5168 (@587,6 нм)
Число Аббе (vd)	64,2
Пропускание	Стандартный коэффициент пропускания (~92%)
Критический угол полного отражения	Больше (может обрезать края)
Стоимость	Относительно низкий
