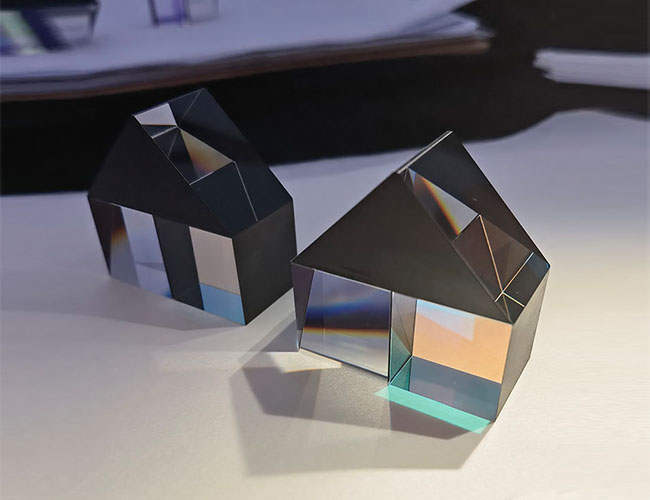

K8 призмы Порро из оптического стекла

Порро призма K8 - это классический элемент управления оптическим путем, изготовленный из оптического стекла K8. Она обеспечивает управление лучом на 180° и инверсию изображения влево-вправо за счет полного внутреннего отражения и является основным компонентом оптических систем, таких как бинокли и дальномеры.

Заказать сейчас

Oписание продукта

В каких областях применяются призмы Порро?
Военные бинокли и лазерные дальномеры.

Сравнение между призмами Порро и крышеобразные призмы
Характеристика	Призмы Порро	Крышеобразные призмы
Угол поворота оптического пути	180° (параллельный и обратный луч)	180° (параллельный и обратный луч)
Направление изображения	Реверс влево и вправо (держать вверх и вниз)	Полностью вертикальная (без инверсии зеркального изображения)
Число отражений	Четыре раза (два полных внутренних отражения ×2 призмы)	5-6-кратная (включая два отражения на поверхности конька)
Эффективное пропускание	>99% (чистая TIR, покрытие не требуется)	90-95% (требуется покрытие фазокорректирующей пленкой)
Тип аберрации	Отсутствие вращения изображения и незначительное различие цветов	Возможно появление фазовой ошибки (требуется коррекция P-покрытием)
Длина оптического пути	Длина (приблизительно 2√2× длина стороны призмы)	Более короткая (более компактная по структуре)
