В системах геометрической оптики вогнутые и выпуклые линзы являются двумя самыми базовыми и ключевыми оптическими элементами. Хотя их конструкции кажутся противоположными, на самом деле они выполняют свои собственные функции в регулировании лучей и являются незаменимыми. Правильное понимание существенных различий между ними является первым шагом в проектировании оптических систем. Компания «Чанчунь Ютай Оптические Элементы»специализирующаяся на производстве прецизионных оптических элементов, предлагает вам систематический обзор структурных различий, оптических принципов и областей применения вогнутых и выпуклых линз, чтобы предоставить профессиональную информацию для выбора подходящих компонентов для ваших проектов.

Различия в конструкции: истинное отличие заключается в толщине

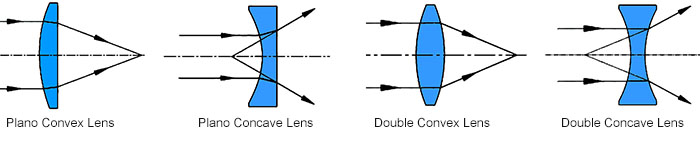

Наиболее наглядное различие между выпуклой и вогнутой линзами заключается в их геометрической форме. Центральная часть выпуклой линзы более толстая, а края — более тонкие; в зависимости от кривизны обеих поверхностей выпуклые линзы подразделяются на три типа: двояковыпуклые, плосковыпуклые и вогнуто-выпуклые. Она похожа на «круглый диск с выпуклой серединой», способный «собирать» параллельные лучи в одной точке. Напротив, вогнутая линза имеет более тонкую центральную часть и более толстые края; она включает такие конструкции, как двойная вогнутая, плоская вогнутая и выпукло-вогнутая. Её можно сравнить с «диском, вогнутым в середине», способным «рассеивать» параллельные лучи.

Это, казалось бы, простое различие в толщине на самом деле определяет фундаментальное различие в оптических свойствах этих двух типов линз.

Оптическая сущность: противопоставление сходимости и расходимости

Выпуклая линза обладает сходящим действием на лучи. Лучи, падающие параллельно главной оптической оси, после двукратного преломления в линзе сходятся в одной точке — реальной фокальной точке (F). Поскольку лучи фактически проходят через эту точку, выпуклую линзу также называют «сходящей линзой». Что касается формирования изображения, то законы формирования изображения выпуклой линзы разнообразны и зависят от расстояния до объекта: когда объект находится на расстоянии, превышающем фокусное расстояние в 2 раза, образуется перевёрнутое уменьшенное реальное изображение; на расстоянии, равном фокусному расстоянию, — перевёрнутое изображение в натуральную величину; на расстоянии между фокусным расстоянием и расстоянием, превышающим фокусное расстояние в 2 раза, — перевёрнутое увеличенное реальное изображение; а на расстоянии, меньшем фокусного расстояния, — прямое увеличенное мнимое изображение. Эта особенность делает выпуклую линзу ключевым элементом подавляющего большинства систем формирования изображения.

В отличие от этого, вогнутая линза рассеивает лучи. Параллельные лучи, преломляясь в вогнутой линзе, расходятся в стороны, а их обратные продолжения сходятся в одной точке на той же стороне, что и источник света, — в мнимой фокальной точке. Поскольку лучи фактически не проходят через эту точку, вогнутая линза также называется «рассеивающей линзой». При любом расстоянии до объекта вогнутая линза может формировать только прямое, уменьшенное виртуальное изображение, поэтому её способность к формированию изображения относительно ограничена. Именно эта особенность «уменьшения» делает её идеальным выбором для коррекции близорукости — за счёт предварительного рассеивания лучей фокус, расположенный перед сетчаткой, сдвигается назад на сетчатку, что восстанавливает чёткость зрения.

Области применения: оптические роли, соответствующие их назначению
Исходя из вышеупомянутых оптических свойств, сферы применения этих двух типов линз сильно различаются. Выпуклые линзы широко используются в лупах, объективах и окулярах микроскопов, биноклях, объективах фотоаппаратов и видеокамер, проекторах, фокусирующих линзах, а также в очках для коррекции дальнозоркости и пресбиопии, выполняя основную функцию сбора лучей и увеличения изображения. Вогнутые линзы, в свою очередь, в основном применяются в очках для коррекции близорукости — линзы для близоруких, которые носит почти половина населения мира, именно используют вогнутые линзы в качестве основного оптического элемента. Кроме того, вогнутые линзы играют незаменимую роль в окулярах телескопов Галилея, некоторых системах расширения луча и устройствах компенсации оптического пути.

Стоит отметить, что в высокоточных оптических системах выпуклые и вогнутые линзы часто используются в сочетании, образуя сложные линзовые группы, чтобы одновременно решать такие задачи, как увеличение, коррекция аберраций и контроль дисперсии. Классические конструкции, такие как объективы с двойной гауссовой линзой и телецентрические объективы, являются яркими примерами их искусного сочетания.В отличие от этого, вогнутая линза рассеивает лучи. Параллельные лучи, преломляясь в вогнутой линзе, расходятся в стороны, а их обратные продолжения сходятся в одной точке на той же стороне, что и источник света, — в мнимой фокальной точке. Поскольку лучи фактически не проходят через эту точку, вогнутая линза также называется «рассеивающей линзой». При любом расстоянии до объекта вогнутая линза может формировать только прямое, уменьшенное виртуальное изображение, поэтому её способность к формированию изображения относительно ограничена. Именно эта особенность «уменьшения» делает её идеальным выбором для коррекции близорукости — за счёт предварительного рассеивания лучей фокус, расположенный перед сетчаткой, сдвигается назад на сетчатку, что восстанавливает чёткость зрения.

Области применения: оптические роли, соответствующие их назначению
Исходя из вышеупомянутых оптических свойств, сферы применения этих двух типов линз сильно различаются. Выпуклые линзы широко используются в лупах, объективах и окулярах микроскопов, биноклях, объективах фотоаппаратов и видеокамер, проекторах, фокусирующих линзах, а также в очках для коррекции дальнозоркости и пресбиопии, выполняя основную функцию сбора лучей и увеличения изображения. Вогнутые линзы, в свою очередь, в основном применяются в очках для коррекции близорукости — линзы для близоруких, которые носит почти половина населения мира, именно используют вогнутые линзы в качестве основного оптического элемента. Кроме того, вогнутые линзы играют незаменимую роль в окулярах телескопов Галилея, некоторых системах расширения луча и устройствах компенсации оптического пути.

Стоит отметить, что в высокоточных оптических системах выпуклые и вогнутые линзы часто используются в сочетании, образуя сложные линзовые группы, чтобы одновременно решать такие задачи, как увеличение, коррекция аберраций и контроль дисперсии. Классические конструкции, такие как объективы с двойной гауссовой линзой и телецентрические объективы, являются яркими примерами их искусного сочетания.

Сравнительные характеристики	Выпуклая линза	Вогнутая линза
Фокусная сила	Положительный угол преломления, собирающая линза	Отрицательная фокусная сила, рассеивающая линза
Характеристики формирования изображения	Может формировать реальное и мнимое изображение; может увеличивать / уменьшать	Может формировать только прямостоячее, уменьшенное мнимое изображение, не может самостоятельно формировать
реальное изображение	Характеристики светового пути     Параллельные падающие лучи после преломления сходятся к оптической оси, образуя реальную точку фокуса	Параллельные падающие лучи после преломления расходятся в стороны, образуя виртуальную точку фокусировки
Обычно используемые материалы	BK7, плавленый кварц, ZnSe (инфракрасный) и др.	BK7, плавленый кварц, ZnSe (инфракрасный) и др.
Типичные области применения	Микроскопы, телескопы, объективы фотоаппаратов, проекторы, бинокли	Очки для близоруких, окуляры телескопов Галилея, некоторые системы расширения луча
Покрытия	Преимущественно антибликовое покрытие (AR)	Преимущественно антибликовое покрытие (AR)

Yutai Optics: лидер в производстве прецизионных линз
Компания «Чанчунь Ютай Оптические Элементы» была основана в 2015 году. Компания обладает полным циклом производства, включающим шлифование оптических заготовок, точное шлифование и полировку, прецизионное нанесение покрытий и контроль качества. Основная продукция компании — прецизионные оптические элементы, в том числе сферические линзы (включая вогнутые и выпуклые), цилиндрические линзы, призмы, зеркала и фильтры.
