Ступенчатая конструкция: от пассивной защиты к активному участию в интеграции системы
Роль традиционных окон часто сводится к «защитному кожуху», тогда как ступенчатые окна, благодаря обработке краев с образованием прецизионных ступеней, превращаются из пассивных элементов в активные компоненты, участвующие в интеграции оптомеханических систем. Ступенчатая конструкция может служить точной ограничительной и позиционирующей поверхностью, непосредственно сопрягаясь с держателем зеркала и фланцем, что позволяет обойтись без сложных операций по регулировке прокладок. В условиях, где предъявляются высокие требования к точности повторяемости монтажа, таких как лазерные системы и вакуумные камеры, это значительно повышает эффективность сборки и стабильность оптического пути.
В то же время прямоугольная форма большого размера в сочетании с закруглёнными углами эффективно решает проблему концентрации напряжений. По сравнению с прямыми углами закруглённые углы значительно снижают риск разрушения окна под воздействием монтажных нагрузок в условиях высокого давления или вакуума, а также облегчают использование уплотнительных колец типа O для повышения герметичности.

Материалы и обработка: как добиться высокой точности ступенчатых окон из твёрдых и хрупких материалов?

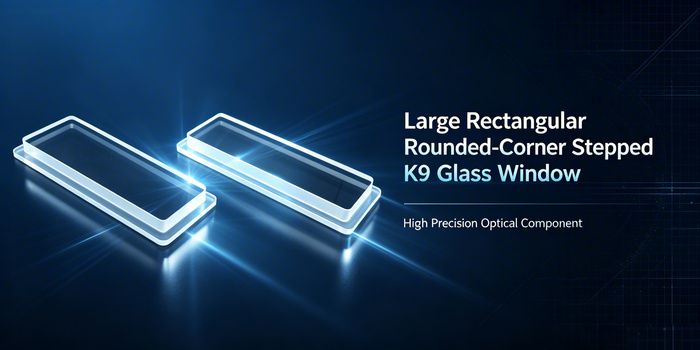

Сложности при изготовлении ступенчатых окон больших размеров сосредоточены в «треугольном противоречии»: размеры — точность — хрупкость материала. Возьмём, к примеру, оптическое стекло K9 (эквивалент BK7): его широкий спектр пропускания (350 нм–2000 нм) и превосходная твёрдость делают его основным выбором, однако его твёрдость и хрупкость предъявляют чрезвычайно высокие требования к процессу шлифования.

В настоящее время ведущие производители отрасли уже освоили прецизионную обработку прямоугольных ступенчатых окон больших размеров, размеры которых могут достигать нескольких сотен миллиметров, с точностью формы поверхности лучше, чем λ/4 (при 633 нм), качеством поверхности на уровне 20/10 по шкале царапин и вмятин, а допуски по ступенчатому переходу контролируются в диапазоне от ±0,05 мм до ±0,1 мм. Получение ступеней высокой точности зависит от взаимодействия специализированного оборудования для фрезерования и шлифования призм с алмазными шлифовальными кругами. Благодаря оптимизации параметров шлифования и конструкции приспособлений удается избежать сколов и подповерхностных повреждений, обеспечивая при этом перпендикулярность поверхности ступени и точность формы.


Сферы применения: кому нужны «ступенчатые окна»?
Типичные области применения крупногабаритных прямоугольных ступенчатых окон сосредоточены в трёх основных сферах:

1. Вакуумные и высоконапорные оптические резонаторы: ступенчатая конструкция обеспечивает точное позиционирование окна при фланцевом монтаже, а в сочетании с металлическими или резиновыми уплотнительными кольцами позволяет добиться высоконадежного уплотнения, отвечающего строгим требованиям к уровню утечки, предъявляемым, например, к полупроводниковому оборудованию PVD/CVD и космическим симуляторам.

2. Высокомощные лазерные системы: окна больших размеров обеспечивают достаточный просвет, ступенчатая конструкция гарантирует точность повторного позиционирования в оптическом тракте, а высококачественная оптическая стеклянная основа в сочетании с антибликовым покрытием (AR) сводит к минимуму потери на отражение и защищает внутренние элементы лазера от загрязнения.

3. Оптическое оборудование для подводного использования и суровых условий эксплуатации: прямоугольная форма соответствует требованиям к конкретному полю зрения, а сочетание ступенчатой конструкции и герметизации обеспечивает длительную и надежную работу окна на глубине нескольких тысяч метров под водой или в условиях высокой температуры и влажности.


Крупногабаритное прямоугольное ступенчатое окно — это не просто оптический элемент, а результат системного подхода к интеграции. Оно переводит оптические характеристики и механические функции из состояния «разделения и компромисса» в состояние «интеграции и оптимизации», достигая тонкого баланса в трех измерениях: оптике, механике и материалах. Для инженеров, стремящихся к максимальной производительности системы, это «ступенчатое окно» заслуживает особого внимания.
