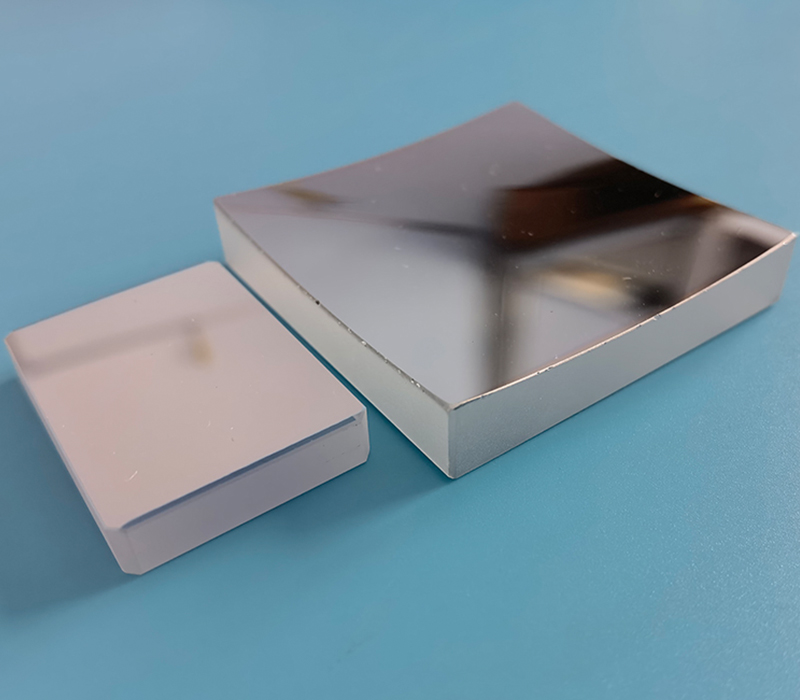

Основная структура и оптические свойства сферических плоско-вогнутых металлических зеркал.
Вогнутое покрытие (обычно используемое): отражение происходит на вогнутой стороне, сходимость или расходимость света определяется радиусом кривизны.
Плоское покрытие: отражение происходит на плоской поверхности, вогнутая поверхность используется только для коррекции преломления проходящего светового пути.



Параметр	Описание
Радиус кривизны (R)	Определяет фокусное расстояние (f = R/2).
	Отрицательные значения указывают на вогнутые поверхности (сходящийся свет).
	Положительные значения — на выпуклые (редко встречается у плоско-вогнутых зеркал).
Апертура (D)	Эффективная чистая апертура должна соответствовать диаметру луча, чтобы избежать виньетирования.
Фокусное расстояние (F)	Непосредственно связано с радиусом кривизны, влияет на способность управления лучом.



Как выбираются материалы для сферических плоско-вогнутых зеркал?
Материал подложки	Тепловое расширение	Применимые области
K8	~7,1×10⁻⁶/K	Недорогие видимые приложения с умеренными требованиями к точности.
Плавленый кварц	~0,55×10⁻⁶/K	Высокомощный лазер (низкое тепловое искажение), УФ-диапазон.
Кремний	~2,6×10⁻⁶/K	Инфракрасные лазеры (например, CO₂), но с антибликовым покрытием.
D263T	~7,1×10⁻⁶/K	Ультратонкие, легкие системы (например, портативные устройства), требующие химического усиления.
