为CVD 硫化锌球罩选择镀膜，核心答案是DLC/BP（类金刚石碳/磷化硼）双层结构或a-D/a-Ge₁₋ₓCₓ:H（非晶金刚石/非晶氢化锗碳）多层结构。 前者在8–12 μm波段可使硫化锌球罩的平均透过率达到约87.9%，纳米硬度从基底的2.5 GPa提升至19.5 GPa；后者则通过滤波阴极真空弧技术沉积非晶金刚石层，配合锗碳中间层解决附着力问题。

一、硫化锌球罩的镀膜需求：为什么必须镀膜？

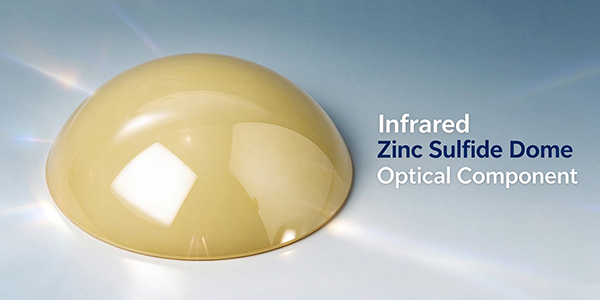

CVD 硫化锌球罩是长波红外（LWIR，8–12 μm）球罩和窗口的首选材料，原因在于其兼具良好的红外透过率与优于硒化锌的机械强度。然而，裸硫化锌表面存在两个致命缺陷：反射损耗高（单面约24.7%，双面近50%）和抗雨蚀/砂蚀能力不足。对于暴露在高速气流中的导弹或机载光电传感器球罩而言，未镀膜的硫化锌表面在雨滴撞击下会迅速退化，直接导致红外成像质量下降。

因此，理想的镀膜需要同时实现两个功能：减反射（提升透过率）和硬质保护（抵御环境侵蚀）。这两个目标在材料选择上往往存在矛盾——高硬度材料通常折射率也高，单纯作为外层会加剧反射，因此多层结构设计成为必然。

二、两种主流镀膜方案及其参数

方案一：DLC/BP双层保护与减反射镀膜
这是针对硫化锌基底最经典的“外硬内柔”结构。外层采用类金刚石碳（DLC）与磷化硼（BP） 组合，内层在基底另一面沉积YbF₃/ZnS减反射层。
关键参数： 在8–12 μm波段，双面镀膜后的最大透过率达到约93.3%，平均透过率为87.9%。机械性能的提升更为显著：DLC/BP镀膜使硫化锌样品的纳米硬度从基底的2.5 GPa跃升至19.5 GPa，增幅近8倍。该镀膜体系通过了MIL-48616标准的模拟恶劣环境测试，验证了其工程可靠性。
BP的高折射率（约3）意味着它不能单独作为减反射层（单层最小反射率约15%），但将其与低折射率的DLC组合后，多层干涉效应反而实现了优异的减反射性能。这一设计的精妙之处在于“一材两用”：BP提供硬度骨架，DLC调节光学匹配。

方案二：a-D/a-Ge₁₋ₓCₓ:H多层体系
这一方案以非晶金刚石（a-D） 作为硬质外层，通过非晶氢化锗碳（a-Ge₁₋ₓCₓ:H） 中间层解决a-D与ZnS之间附着力差的问题。
a-D采用滤波阴极真空弧（FCVA）技术在室温下沉积，其硬度接近金刚石，同时表面光滑度优于多晶金刚石膜，适合大口径光学元件的均匀镀制。a-Ge₁₋ₓCₓ:H层通过射频溅射制备，其折射率可通过改变气体流量比进行宽范围调节，从而实现光学匹配与附着力增强的双重目标。
这一方案的优势在于工艺兼容性：FCVA和射频溅射均为低温工艺，不会对硫化锌基底造成热损伤。

三、其他备选方案与局限

锗/硫化锌四层减反射镀膜采用PVD技术沉积，在8–12 μm波段双面镀膜后平均透过率可达96%，同时配合Y₂O₃/碳保护层提升硬度。但这一方案的保护能力弱于DLC体系，更适合对透过率要求极高、环境侵蚀风险相对可控的场景。
溶胶-凝胶氧化铝镀膜的尝试值得关注，但氧化铝的透明范围主要覆盖0.5–4.6 μm，在LWIR波段的透过率会受限。
金刚石复合镀膜是前沿方向，利用金刚石极高的硬度配合锗中间层实现折射率匹配，但沉积温度控制和工艺复杂度仍是工程化瓶颈。

四、禹泰光学的CVD 硫化锌球罩镀膜能力与合作方向

禹泰光学在CVD 硫化锌球罩及配套镀膜领域具备明确的切入点和工程化潜力。

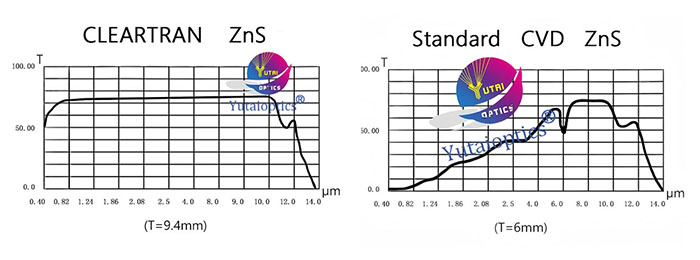

在基底材料方面，禹泰光学已覆盖CVD ZnS和Multispectral ZnS（Cleartran）两条产品线。后者经热等静压处理后，透过波段从LWIR扩展至可见光–远红外（0.4–12 μm），可满足多光谱探测场景对球罩材料的核心需求。这一材料能力是镀膜工艺落地的前提。
在检测与品控方面，禹泰光学已通过ISO9001认证，具备从原材料入厂到成品出库的全流程质量管控基础。对于球罩类产品，建议在现有体系上补充雨蚀测试和纳米压痕硬度测试两项关键验证能力，以量化镀膜在实际服役环境下的保护效果。这两项数据也是客户选型时最关注的性能指标。


CVD 硫化锌球罩的镀膜选型，最终要落到具体工况、波段要求和环境等级上。如果您正在为红外系统寻找球罩基底或镀膜方案，欢迎联系我们沟通具体需求。我们期待以实际样品和可量化的性能数据，推进高性能硫化锌球罩的工程化合作。
