发布时间：2026-10-15

对于为真空腔体、激光设备和半导体工艺设备选型观察窗的光学与机械设计工程师来说，普通平面石英窗口常常会在安装和密封环节带来难题。而石英台阶玻璃窗口，恰好提供了一体化的实用解决方案。什么是台阶光学窗口？熔融石英台阶窗口有哪些优势？台阶石英窗口能否用于真空及高温环境？台阶外形与增透膜能否定制？本文将解答这些问题，并说明在哪些场景下，你应当为光学系统选用石英台阶窗口。

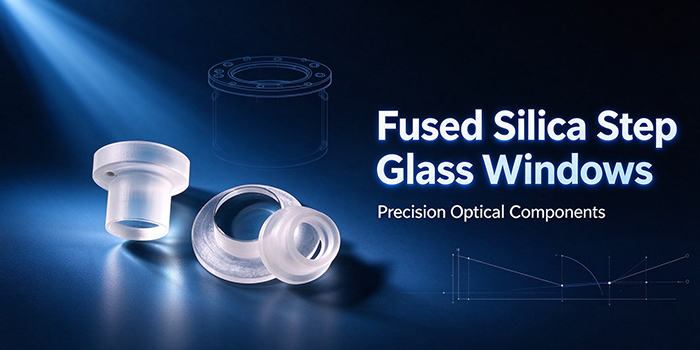

石英台阶玻璃窗口（也叫熔融石英台阶光学窗口），是在外缘加工出一体式台阶 / 挡肩结构的精密抛光熔融石英元件。传统普通平面光学窗口，需要额外垫片或压圈来定位；而台阶窗口自带定位台肩，单片式设计可实现齐平安装、重复定位，保障密封垫片在光学组件、真空法兰和密封仪器壳体内可靠密封。禹泰光学可采用 JGS1、JGS2、JGS3 紫外级熔融石英以及康宁 7980 基材生产，支持圆形、方形、矩形以及异形定制。台阶深度、台肩宽度、外径、通光孔径均可根据客户 CAD 图纸定制加工。

石英台阶玻璃窗口的核心优势

1. 一体化机械定位，降低装配误差
加工成型的台肩在安装时提供轴向固定定位。工程师不再需要担心普通平面窗容易出现的垫片厚度不一致、光路偏移等问题。对于激光光束传输、原位光谱监测、晶圆检测光学系统而言，可重复稳定的光学定位直接决定检测精度。

2. 优异的热稳定性与化学稳定性
熔融石英具备极低的热膨胀系数，可持续在 1000℃以上环境工作，同时耐大部分酸类物质与等离子副产物侵蚀。相比硼硅玻璃，石英在深紫外、可见光、近红外波段（180nm–2500nm）保持高透过率。在工艺腔体快速冷热循环条件下不会发生形变，适用于高温与等离子环境。

3. 可靠真空密封，低放气特性
台阶台肩均匀贴合密封垫片，均匀分散锁紧压力，降低应力集中，减少拧紧过程中玻璃碎裂风险，可应用于高真空、超高真空（UHV）系统，漏率低。高纯熔融石英放气量极低，可满足洁净室与半导体腔体严苛要求。

4. 可定制光学镀膜
禹泰光学可在单面或双面镀制增透膜（AR）、宽波段增透膜或特定波长镀膜。增透膜降低表面反射损耗，提升抗激光损伤阈值，适配紫外激光器、拉曼光谱、紫外 - 可见光谱等应用。表面质量可选标准 40-20 划痕麻点至高端 10-5 划痕麻点，平面度最高可做到 λ/20（按需定制）。

主要应用领域

半导体工艺设备
石英台阶窗口用作 PVD、CVD、等离子刻蚀、MOCVD 设备腔体观察窗。在维持真空密封性、抵抗腐蚀性等离子残留物的前提下，实现实时光学监测、终点检测、非接触测温。台阶定位设计简化晶圆工艺腔体的法兰装配。

激光与光子学系统
高功率紫外激光设备、激光剥蚀、紫外固化、光束监测仪器采用熔融石英台阶窗口作为保护光束窗口。一体式台阶保证冷热循环过程中安装稳定，避免元件移位带来光束漂移。

真空腔体与科研仪器
同步辐射光束线、材料测试真空系统、分析光谱仪使用台阶石英观察窗作为光学通路窗口。垫片均匀接触，在反复抽真空循环下保持真空性能稳定。

医疗与分析仪器
荧光检测器、生化分析仪、光学诊断设备采用小型化台阶石英窗口。高精度定位的紧凑型窗口，维持精密诊断设备内部密封光路。


为什么选择禹泰光学作为石英台阶窗口供应商？

禹泰光学专业定制精密光学元件，产品包含台阶石英窗口、球面透镜、激光窗口。自有数控研磨、双面抛光、镀膜车间，从毛坯切割、台阶加工、抛光、镀膜到最终计量检测，全流程自主管控。可提供完整检测报告，包含表面质量、平面度、平行度、尺寸公差。支持样品试制、小批量及大批量生产，出口产品采用洁净室包装。
无论您需要标准现货台阶石英观察窗，或是面向半导体、激光、真空设备的全定制熔融石英台阶窗口，我们光学工程师团队可以评估您的光学、机械需求，提供专业选型建议。欢迎联系禹泰光学，探讨项目需求并获取报价。

**常见问题：

问题 1：台阶窗口和普通平面光学窗口有什么区别？
普通平面窗口厚度均匀，需要额外垫片定位。台阶窗口自带加工台肩，定位密封一体化。减少物料清单零件数量，缩短装配工时，提升定位一致性。

问题 2：禹泰光学可以定制台阶尺寸与外形吗？
可以。台阶宽度、台阶深度、通光孔径、外轮廓、总厚度均可定制。支持圆形、矩形以及异形加工。您可以提供图纸或规格书，我们提供报价与样品打样。

问题 3：台阶石英窗口可以镀增透膜吗？
完全可以。可镀制适配紫外、可见光、近红外波段的单面 / 双面增透膜。镀膜耐久性好，满足激光损伤要求。

问题 4：熔融石英台阶窗口适用于超高真空 UHV 场景吗？
高纯 JGS1 熔融石英台阶窗口放气率极低。配合边缘倒角与去应力处理，广泛用于超高真空观察窗。

问题 5：安装时如何防止窗口碎裂？
受力不均、边缘微裂纹是主要破损原因。禹泰光学可提供边缘倒角与去应力处理。建议均匀锁紧法兰扭矩，使用柔性垫片，避免石英窗口承受集中点载荷。
