在几何光学体系中，凹透镜与凸透镜是两种最基础也最核心的光学元件。它们看似结构相反，实则在光线调控中各司其职、不可替代。正确理解二者的本质区别，是光学系统设计的第一步。长春禹泰光学元件有限公司深耕精密光学元件领域，在此为您系统梳理凹透镜与凸透镜的结构差异、光学原理及应用方向，以期为您的项目选型提供专业参考。


结构分野：厚薄之间见真章

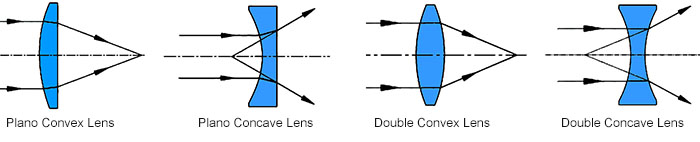

凸透镜与凹透镜最直观的区别在于几何形态。凸透镜中央部分较厚、边缘较薄，依两面曲率不同可分为双凸、平凸和凹凸（弯月形凸透镜）三种形式。它如同一个“中间鼓起的圆片”，能够将平行光线“收拢”至一点。与之相反，凹透镜中央部分较薄、边缘较厚，包含双凹、平凹及凸凹（弯月形凹透镜）等结构。它好比“中间凹陷的圆片”，能使平行光线“散开”。

这一看似简单的厚薄差异，实则决定了二者光学性能的根本分野。

光学本质：会聚与发散的对峙
凸透镜对光线具有会聚作用。平行于主光轴入射的光线，经透镜两次折射后会聚于一点——即实焦点（F）。由于光线实际穿过该点，凸透镜又称“会聚透镜”。在成像方面，凸透镜的成像规律随物距变化而丰富多样：物体在2倍焦距外时成倒立缩小的实像（如相机成像），在2倍焦距上时成倒立等大的实像，在焦距与2倍焦距之间时成倒立放大的实像（如投影仪），在焦距以内时则成正立放大的虚像（如放大镜）。这一特性使凸透镜成为绝大多数成像系统的核心元件。

与此相对，凹透镜对光线起发散作用。平行光线经凹透镜折射后向外散开，其反向延长线会聚于与光源同侧的一点——即虚焦点。由于光线并未实际穿过该点，凹透镜又称“发散透镜”。凹透镜在任何物距下均只能形成正立缩小的虚像，成像能力相对单一。这一“缩小”特性，恰好使其成为矫正近视眼的不二之选——通过预先发散光线，将视网膜前的焦点后移至视网膜上，从而还原清晰视觉。

应用分野：各司其职的光学角色
基于上述光学特性，两种透镜的应用场景高度分化。凸透镜广泛用于放大镜、显微镜物镜与目镜、望远镜、相机与摄像机镜头、投影仪、聚光镜以及远视/老花矫正眼镜，承担着汇聚光线、放大成像的核心功能。凹透镜则主要应用于近视矫正眼镜——全球近半数人口佩戴的近视镜片，正是以凹透镜作为基本光学单元。此外，凹透镜在伽利略望远镜的目镜、某些光束扩束系统及光路补偿装置中也扮演着不可或缺的角色。

值得一提的是，在高精度光学系统中，凸透镜与凹透镜往往组合使用，构成复杂的透镜组，以同时实现放大、校正像差、控制色散等多重目标。双高斯物镜、远心镜头等经典结构，无不是二者精妙配合的典范。

对比项目	凸透镜	凹透镜
光焦度	正光角度，会聚透镜	负光焦度，发散透镜
成像特点	可成实像、虚像；可放大 / 缩小	只能生成正立、缩小的虚像，无法单独形成实像
光路特性	平行入射光线经折射后向光轴会聚，可形成实焦点	平行入射光线折射后向外发散，形成虚焦点
常用材料	BK7、Fused Silica、ZnSe（红外）等	BK7、Fused Silica、ZnSe（红外）等
典型应用	显微镜、望远镜、相机镜头、投影仪、远视镜	近视镜、伽利略望远镜目镜、某些光束扩束系统
镀膜	增透膜（AR）为主	增透膜（AR）为主

禹泰光学：精密透镜制造的践行者
长春禹泰光学元件有限公司（禹泰光学）成立于2015年，坐落于吉林省长春市汽车开发区联东U谷汽车研创园，厂房面积达3800平方米。公司集光学毛坯研磨、精磨抛光、精密镀膜、检测于一体的全流程加工能力，主营光学球面透镜（含凹透镜与凸透镜）、柱面镜、棱镜、反射镜、滤光片等精密光学元件。

在加工能力方面，透镜加工尺寸覆盖Φ3mm至Φ300mm，面形精度可达λ/10（633nm），镀膜波段覆盖紫外、可见光至近红外（200nm～2000nm）。公司已通过ISO9001质量管理体系认证，产品广泛应用于智能制造、医疗设备、激光加工、航空航天、科研教育等领域，与全球30余个国家和地区的500多家企业及院校建立了稳定的合作关系，立足中小批量、中高精度光学元件细分市场定位。

无论您需要高精度凸透镜与会聚系统，还是凹透镜与发散光路设计，禹泰光学均可提供从打样到量产的一站式定制方案。欢迎致电或莅临公司咨询，我们将以专业工艺为您打造理想的光学元件。
