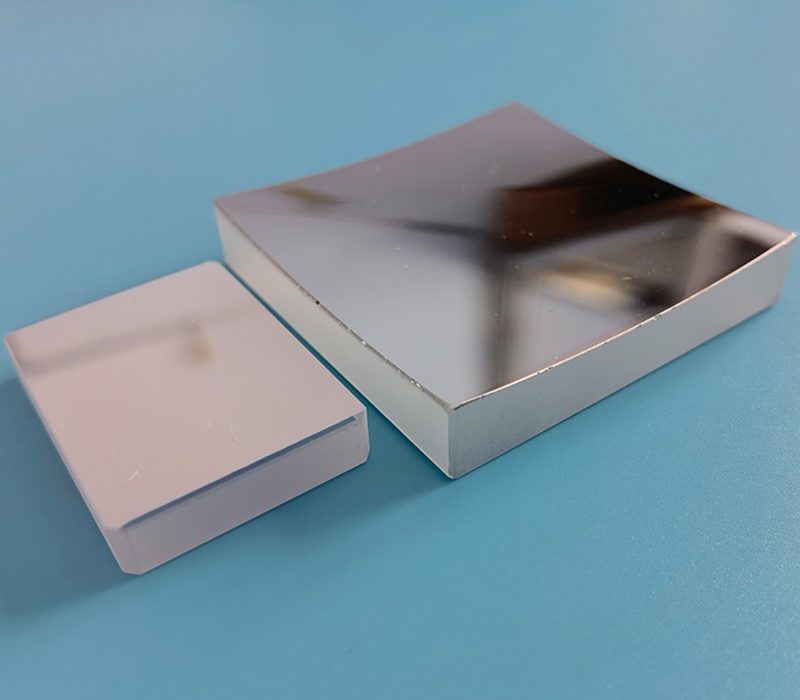

球面平凹金属膜反射镜
球面平凹金属膜反射镜是一种具有曲面结构的光学元件，其一面为平面，另一面为凹球面，并在凹面或平面上镀制金属反射膜（如铝、银、金等）。这类反射镜结合了球面的光学聚焦/发散特性与金属膜的高反射率，常用于激光谐振腔、光束整形、光学成像系统等领域。
立即咨询
球面平凹金属膜反射镜的基本结构与光学特性
凹面镀膜（常用）：反射发生在凹面，光线汇聚或发散由曲率半径决定。
平面镀膜：反射发生在平面，凹面仅用于透射光路的折射校正。
凹面镀膜（常用）：反射发生在凹面，光线汇聚或发散由曲率半径决定。
平面镀膜：反射发生在平面，凹面仅用于透射光路的折射校正。
| 参数 | 说明 |
| 曲率半径（R） |
决定焦距（f = R/2）， 负值表示凹面（汇聚光）， 正值为凸面（不常见于平凹镜）。 |
| 口径（D） | 有效通光直径，需与光束直径匹配以避免截光。 |
| 焦距（f） | 与曲率半径直接相关，影响光束控制能力 |
| 球面平凹镜的材料如何选择？ | ||
| 基板材料 | 热膨胀系数 | 适用场景 |
| BK7 | ~7.1×10⁻⁶/K | 低成本可见光应用，中等精度要求 |
| 熔融石英 | ~0.55×10⁻⁶/K | 高功率激光（低热畸变）、紫外波段 |
| 硅（Si） | ~2.6×10⁻⁶/K | 红外激光（如CO₂），但需防反射镀膜 |
| D263T | ~7.1×10⁻⁶/K | 超薄轻量化系统（如便携设备），需化学强化 |
 |
|
|
|
|
